Лазерный проектор из нерабочих HDD, своими руками

Всем привет!
Сегодня публикую короткую статью о том, как я из старых жестких дисков собирал лазерный проектор. Который получился не очень интересным, а вот визуализатор звука, на удивление вышел потрясающим.
Если Вам интересны подробности, то смотрите видео или читайте статью под катом.

У меня в хламе давно валялись и занимали место, два неисправных жестких диска от известного бренда WD. И вот настало время воплотить свою старую идею в жизнь, попробовать собрать лазерный проектор из них. Так как считывающая головка HDD — это есть ничто иное как гальванометр и она как раз идеально подойдет для перемещения зеркала в заданную позицию одной оси.
Вооружившись инструментом приступаю к выполнению задуманной цели.

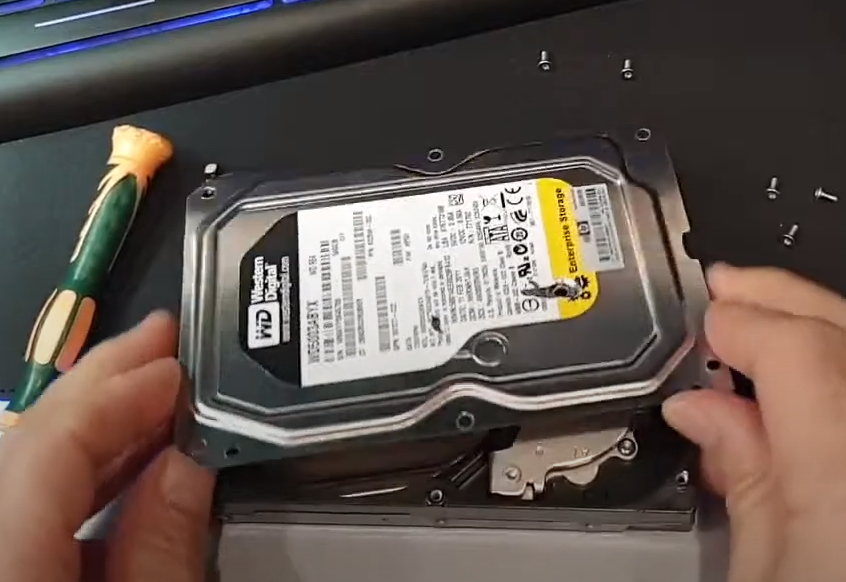

Для этого я сначала разбираю жесткие диски.

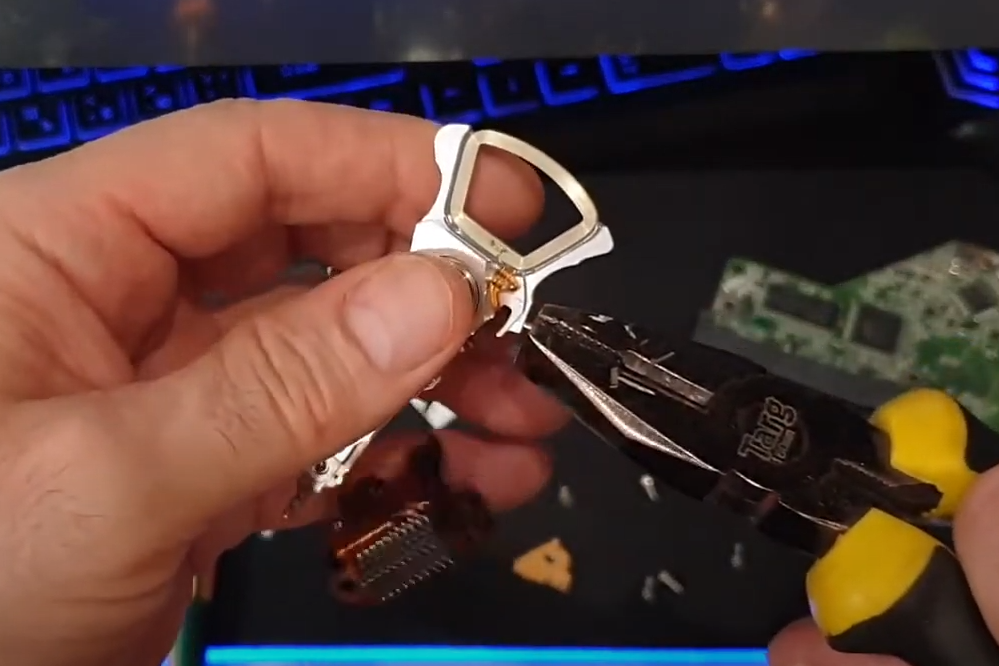

Далее, снимаю с него механизм перемещения головок и удаляю паковочный, магнитный штырь.

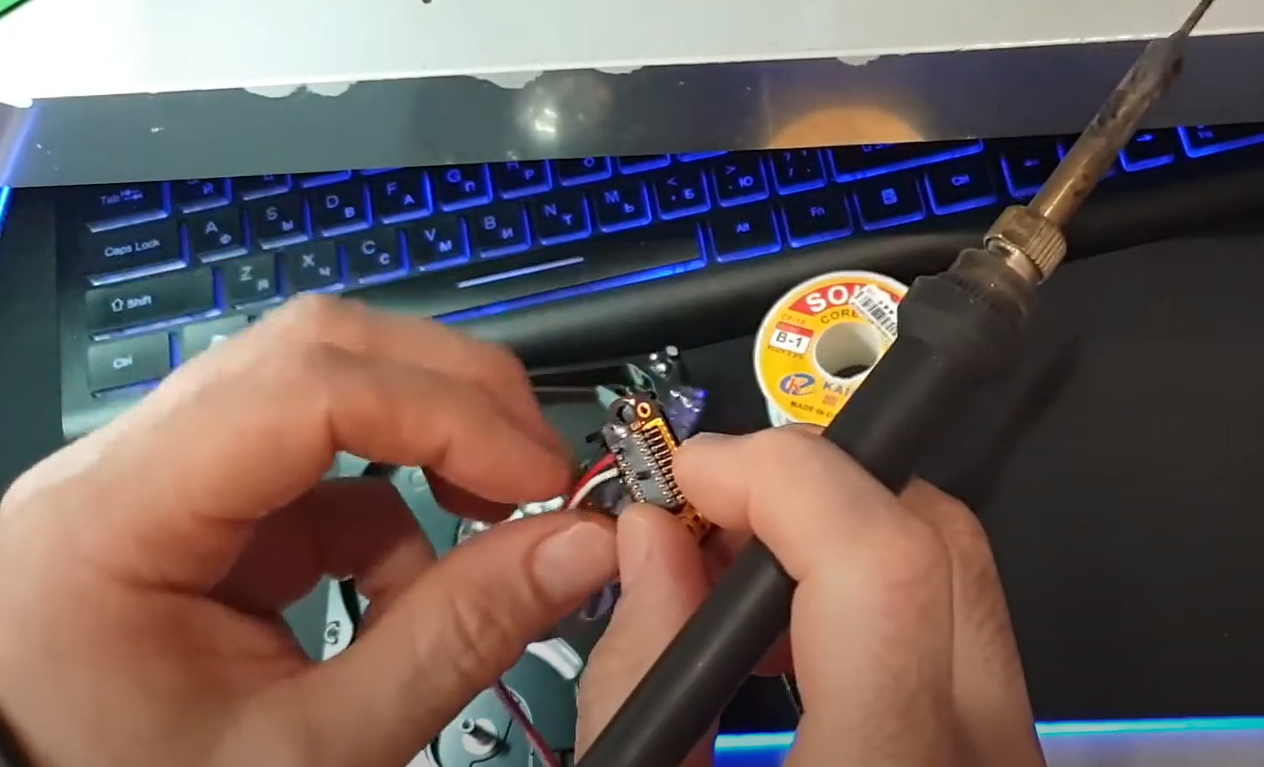

При помощи тестера или визуально, находим контакты к которым приходят проводники от электромагнитной катушки и припаиваем к ним провода.

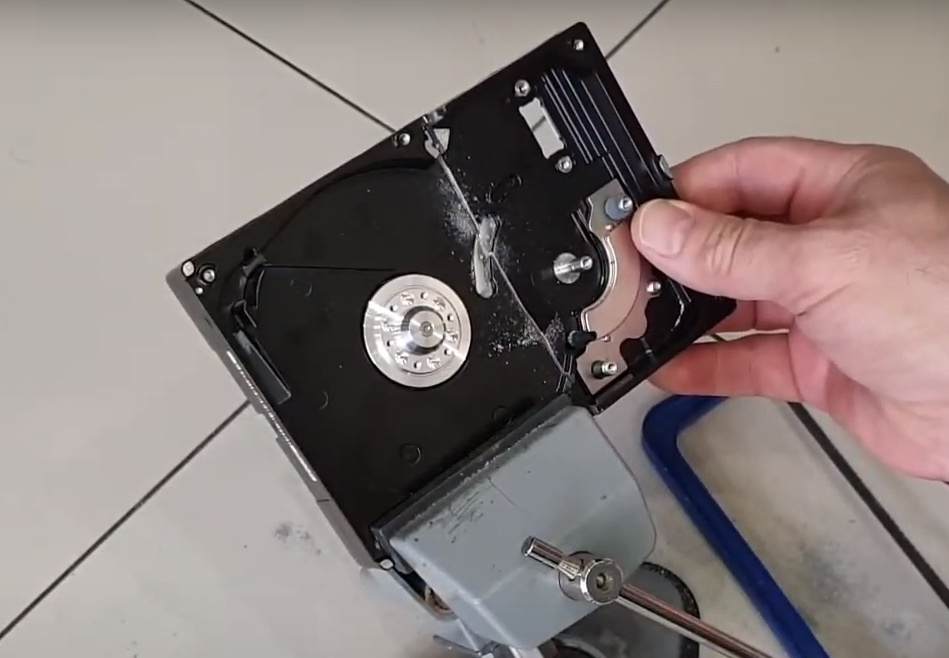

Для уменьшения габаритов устройства, я распиливаю корпус жесткого диска на две части

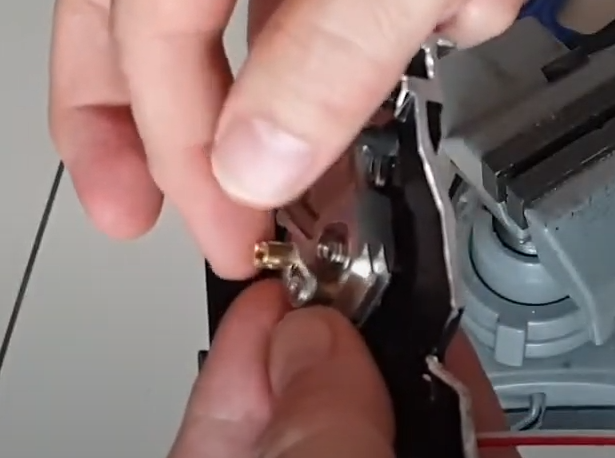

Для того, что бы закрепить зеркала, я из двух латунных стоек и алюминиевого лепестка, собираю держатели для них.

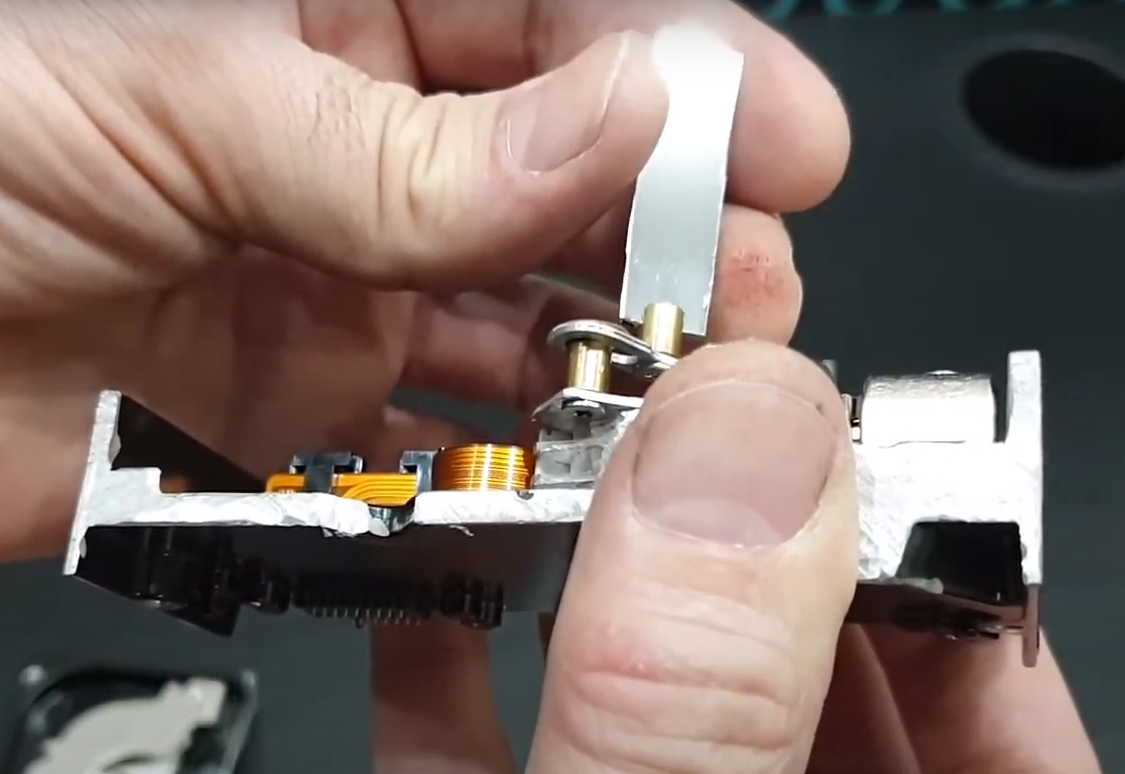

Выпиливаю зеркало из алюминиевого диска от этого же HDD. Его размер получился 35 x 10 мм. Приклеиваю эти зеркала цианакрилатным клеем к гальванометру. При вклеивании учтите, что клей схватывается моментально. Лучше сначала установить зеркало в паз, а потом капнуть каплю клея в место соединения.

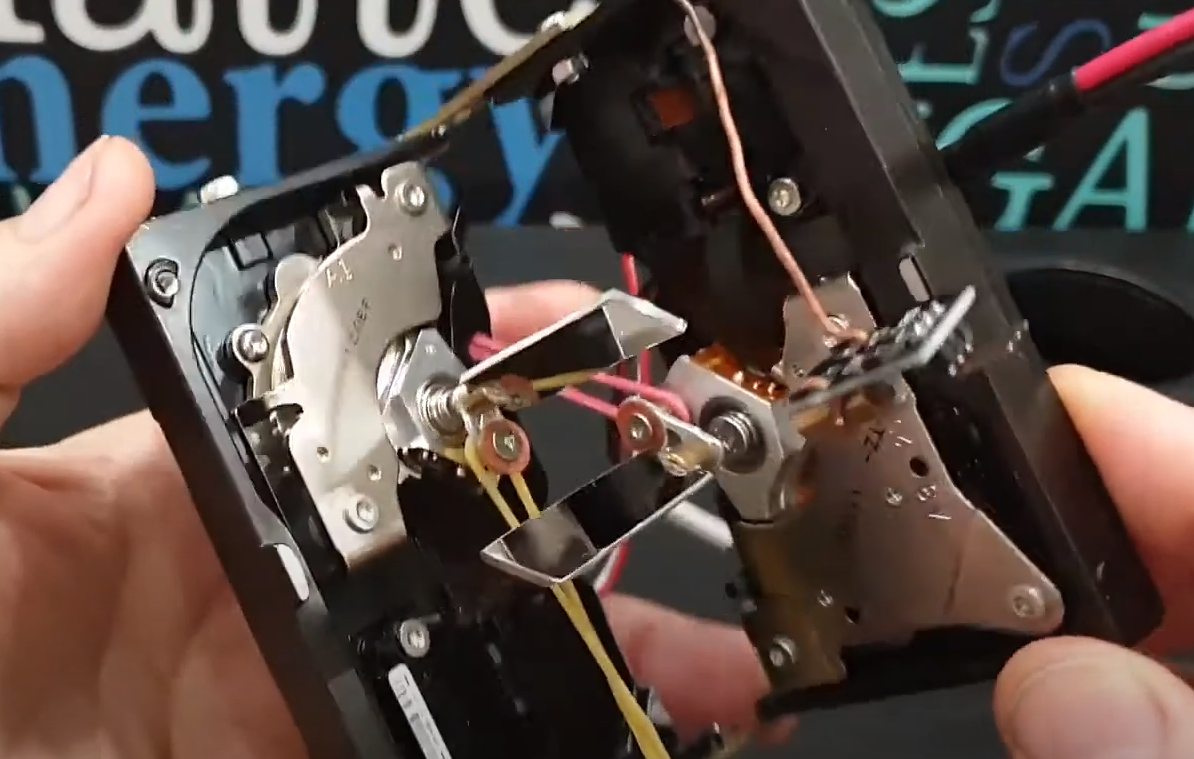

После того как собраны 2 гальванометра, я их соединяю на уголки от оконных рам, под углом 90°. Для этого пришлось просверлить по 2 отверстия в алюминиевом основании и закрепить к ним уголки

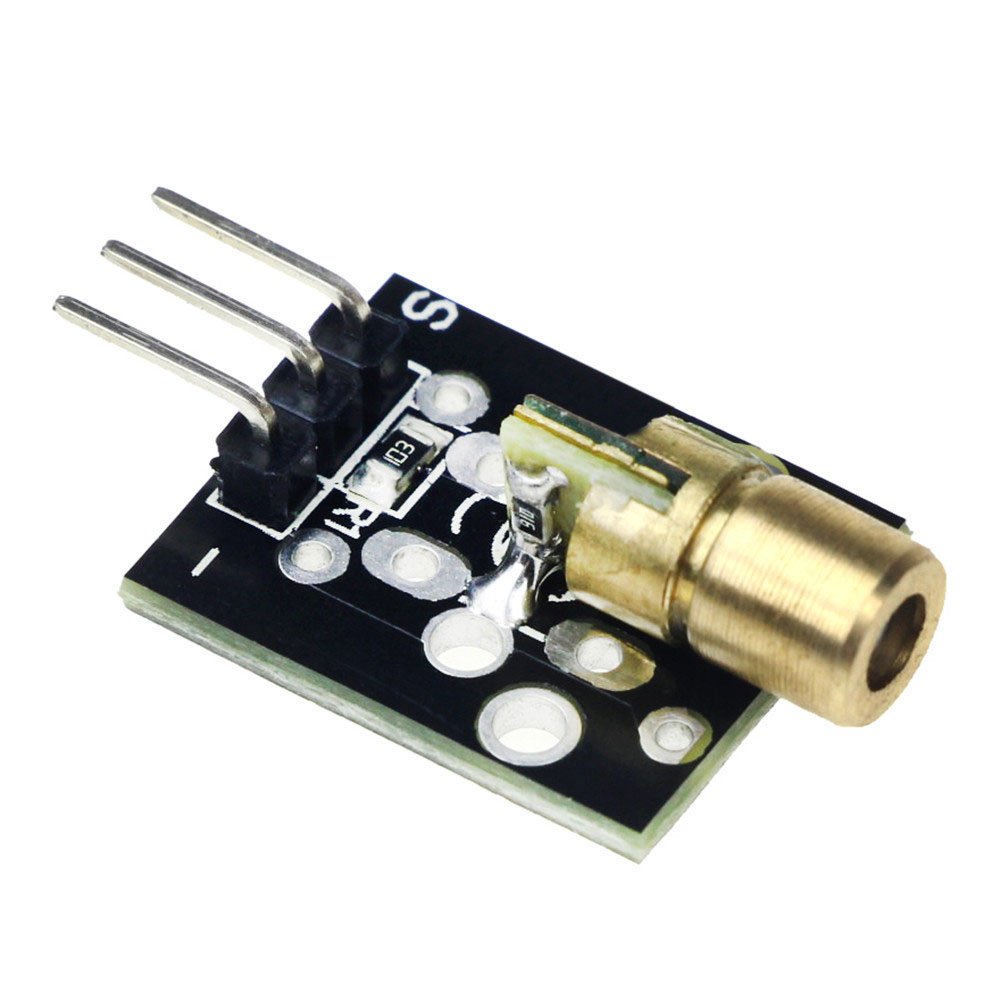

Установил китайский лазер, он очень слабенький и при дневном свете его слабо видно. Но для темного помещения вполне хватает.

Механическая часть проектора собрана, теперь подключаем его электромагниты к двухканальному усилителю мощности PAM8610. Мне быстрее хотелось проверить мое устройство в деле и  я решил подать на вход усилителей музыку. И о чудо! Я увидел красивое зрелище, словно в одно мгновения я очутился в ночном клубе или на концерте своей любимой рок группы. Получилась крутая лазерная цветомузыка. Она рисует невероятные картинки в такт с музыкой, на которые можно смотреть не отрываясь. Что самое удивительное, то что получаемые изображения на столько разнообразные и не повторяются от трека к треку.

Теперь пробую включить с бесплатным софтом в режиме проектора и тут меня ждало разочарование. Без постоянной составлявшей с выхода звуковой карты невозможно отобразить хороших изображений или анимацию. Так как через разделительные конденсаторы все углы округляются, не возможно удерживать гальванометр в одном положении и он сразу стремится вернуться в среднее положение. Также гальванометрам требуется обратная связь, для удержания нулевой точки. И еще нужно обеспечивать гашения луча, то есть отключать лазер на момент возврата в начальное положение. Для переделки потребуется USB звуковая карта как минимум на 4 канала. Внешней звуковой карты у меня пока нет и я решил продолжать свои эксперименты после того как она ко мне приедет.

Используемый бесплатный софт:
Редактор ild файлов — Samogon_Laser_Editor
Проигрыватель ild файлов и анимации — LFI_Player

На этом я временно приостанавливаю проект, до получения нужных мне компонентов.
Так как в лазерных проекторах я не специалист, то жду от Вас помощи в виде консультаций.
Спасибо, что дочитали мою статью. Если у Вас остались вопросы, я с удовольствием на них отвечу.
