Ардуино цветомузыка ver. 2, своими руками

Всем привет!
Учитывая популярность предыдущей статьи про цветомузыку я решил сделать вторую версию.
Основной упор был сделан на то, чтобы упростить схему, так как прошлая версия требовала сборки усилительного каскада на транзисторе, а также его настройки и это для многих явилось препятствием.
Для второй версии цветомузыки я решил использовать доступный к покупке модуль микрофона со встроенным усилителем на микросхеме MAX9814. Он обладает большим усилением 60 дБ и автоматической регулировкой усиления(АРУ). В коде так же были внесены программные улучшения.

В новой версии цветомузыки, добавил несколько световых эффектов и два светильника с регулировкой яркости все тем же потенциометром.
Режим выбирается как и раньше кнопкой Pattern, то есть в схеме не будет изменений.
И даже у того кто собрал первую версию цветомузыки, все дополнения тоже будет работать после перепрошивки, без каких либо изменений в схеме.

Код написан под схему с делителем из двух резисторов на ARef
и для правильной работы аналогового входа в старой схеме, нужно в процедуре void setADCFreeRunning()
закомментировать или удалить строку // analogReference(EXTERNAL);
и раскомментировать строку ADMUX |= _BV(REFS0);

Все режимы перебираются как и раньше кнопкой «Pattern»
Белое свечение — это все режимы которые относятся к цветомузыке.
Красное свечение — это режим цветомузыки с рандомным переключением режимов.
Синие свечение — это режимы бегущих огней, последние два из них светильники.
Яркость некоторых режимов регулируется потенциометром.
Помните, что чувствительность в отличие от регулировки яркости увеличивается против часовой стрелки. Если потенциометр на минимуме, то для для регулировки чувствительности аудио входа это максимум, а для регулировки яркости это минимум.

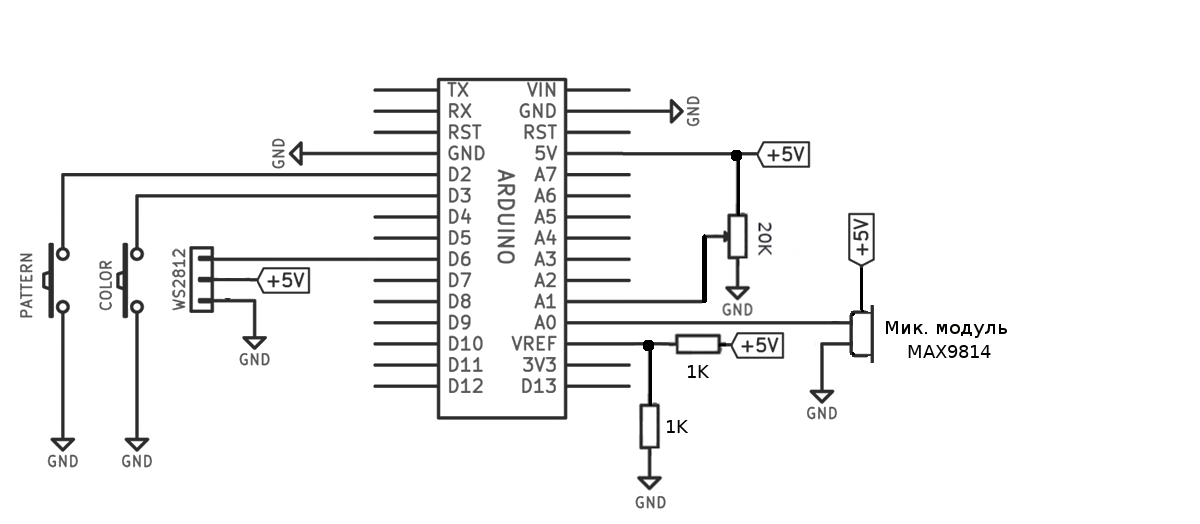

Схема цветомузыки

Требуемые компоненты
Arduino Nano
Светодиодная лента на WS2812B
Микрофон MAX9814
Потенциометр 20кОм

Код для Ардуино
В архиве вложены дополнительные библиотеки. Устанавливать их не требуется, важно, что бы они лежали в папке со скетчем
Скачать Ардуино скетч для цветомузыки
