Калькулятор цветовой маркировки резисторов онлайн

Как пользоваться калькулятором цветовой маркировки резисторов: простая инструкция для новичков

Этот калькулятор создан для того, чтобы вы могли мгновенно узнать сопротивление резистора по цветным полоскам на его корпусе. Вам больше не придется искать справочники, учить таблицы наизусть или считать нули в уме — просто выбирайте цвета полос в калькуляторе и получите готовый результат.

Открыть калькулятор

Шаг 1. Возьмите резистор правильно

Прежде чем выбирать цвета на экране, разверните резистор в руках нужной стороной. Читать полоски всегда нужно слева направо. Но как понять, где лево, если деталь симметрична?

• Посмотрите на расстояние между полосами: с левой стороны полоски обычно нанесены чуть плотнее друг к другу, а последняя полоса слегка смещена к правому краю.
• Посмотрите на цвет крайних полос: золотая или серебряная полоска почти никогда не бывает первой. Поверните резистор так, чтобы эта золотая/серебряная полоса оказалась справа. Она означает допуск (точность детали), а чтение начнется с противоположного, левого конца.

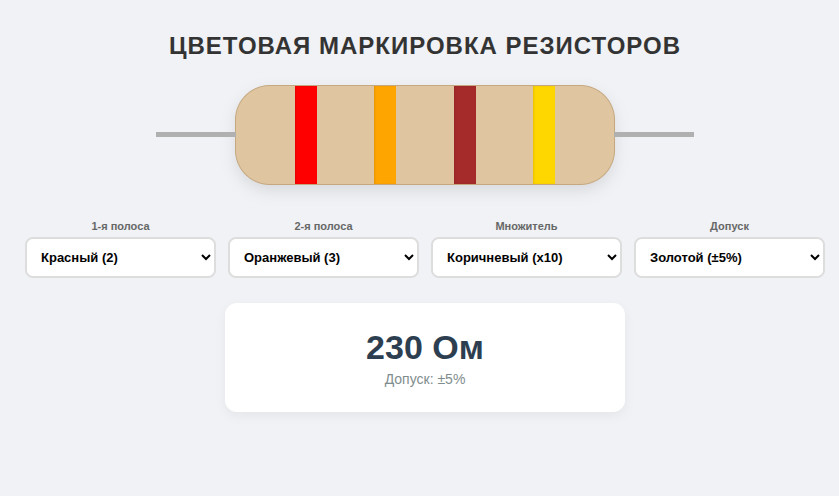

Шаг 2. Выберите цвета в калькуляторе

Поочередно смотрите на резистор слева направо и кликайте по соответствующим цветам в таблице калькулятора:

1. 1-я полоса: выберите цвет самой первой полоски слева. Это первая цифра номинала детали.
2. 2-я полоса: выберите цвет второй полоски. Это вторая цифра номинала.
3. Множитель: выберите цвет третьей полоски. Она показывает, на сколько нужно умножить первые две цифры (простыми словами — сколько нулей нужно к ним приписать).
4. Допуск: выберите цвет последней полоски, которая находится справа. Она показывает возможную погрешность в процентах (например, для золотого цвета это ±5%, что является стандартом для большинства радиодеталей).

Шаг 3. Получите результат

Калькулятор автоматически перемножит все значения и сразу покажет итоговое сопротивление в удобном формате: в Омах (Ом), килоомах (кОм) или мегаомах (МОм).

Маленькая шпаргалка по единицам измерения

Для тех, кто только делает первые шаги в электронике и робототехнике на Arduino, напоминаем, как соотносятся величины:

• Ом — базовая единица сопротивления.
• 1 кОм (килоом) = 1 000 Ом. Например, если калькулятор выдал 4.7 кОм, это значит 4700 Ом.
• 1 МОм (мегаом) = 1 000 000 Ом.

Полезный совет: Если вы случайно промахнулись мышкой и выбрали не тот цвет, не нужно перезагружать страницу. Просто кликните на правильный цвет в этой же строчке — калькулятор мгновенно пересчитает данные!

Зачем вообще нужна цветовая маркировка?

Выводные резисторы слишком малы, чтобы печатать на их округлом корпусе четкие цифры — их было бы трудно разглядеть, а краска со временем могла бы стереться. Цветные кольца отлично видны под любым углом и при любом освещении. Данный онлайн-калькулятор поддерживает стандартную 4-полосную маркировку, которая чаще всего встречается в стартовых наборах, конструкторах и DIY-проектах.

Если у вас еще нет нужных деталей для экспериментов или вы хотите собрать свою первую схему на макетной плате, советуем приобрести готовый набор резисторов 0,25 Вт, где уже собраны 30 самых популярных номиналов для работы.
