Быстрый способ травления печатных плат в домашних условиях

Сегодня я расскажу Вам, как сделать в домашних условиях, своими руками, простое и полезное устройство для быстрого травления печатных плат, хлорным железом, лимонной кислотой и прочими реагентами.

Я дал смешное название этому устройству “Бульбулятор”.

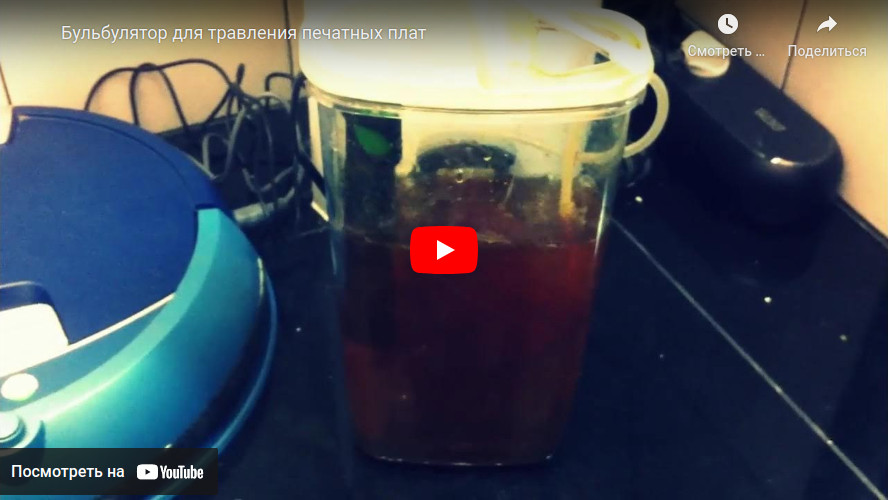

Это устройство я собрал 5 лет назад. Можете посмотреть старое видео, первого включения бульбулятора

При использовании бульбулятора, процесс травления платы занимает всего 5 минут.

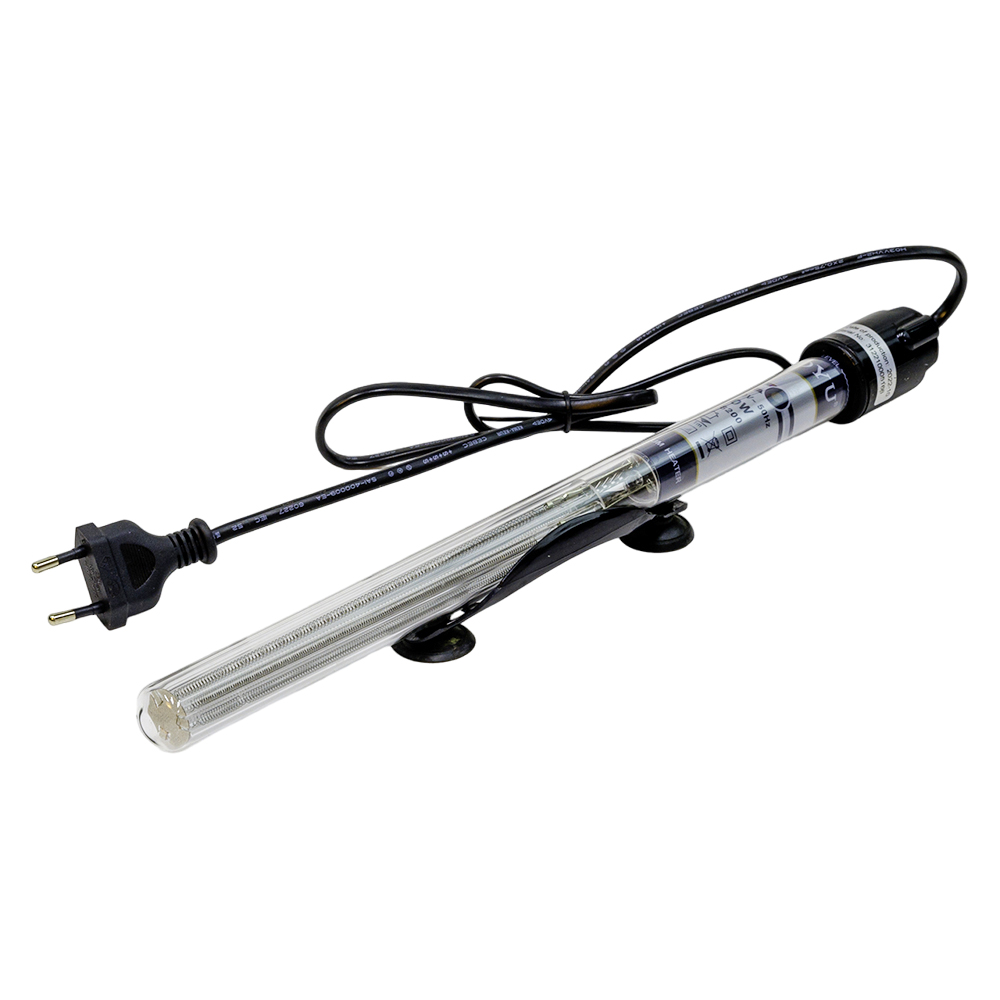

Раствор хлорного железа или другого реагента, разогревается термоэлементом используемых для подогрева воды в аквариумах. Что ускоряет химический процесс травления.

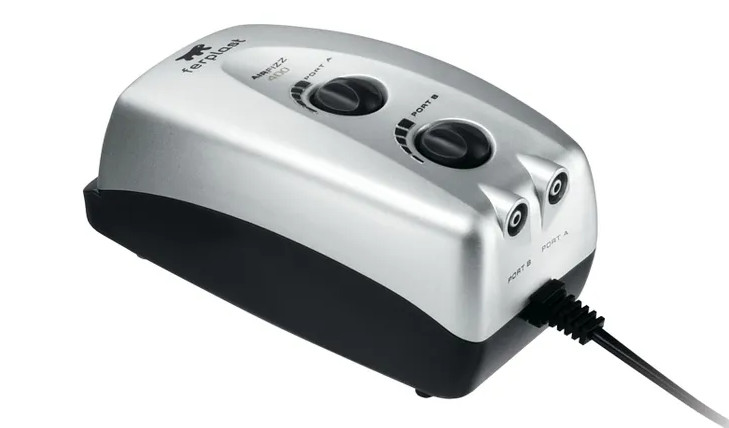

Пузырьки нагнетает компрессор от моего старого аквариума. Пузырьки перемешивают раствор, что бы его концентрация была однородной в любом месте емкости. А так же не дают на печатной плате образовываться оксидному слою, который замедляет травление.

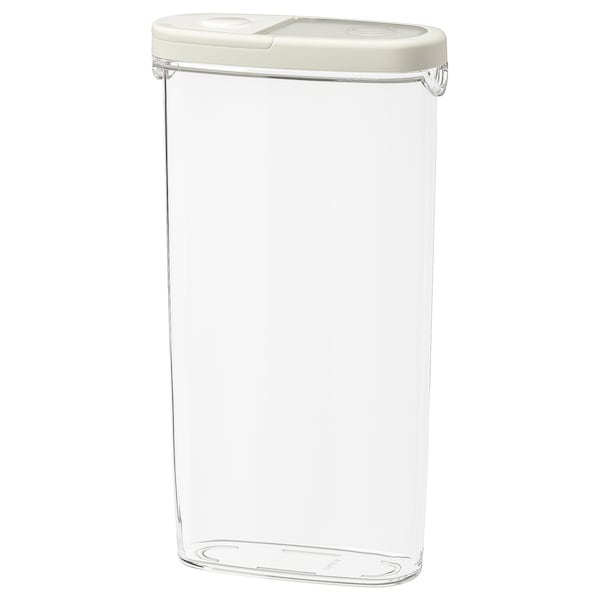

Емкость пластиковая, покупалась в магазине Икея. Искать интернете по следующей фразе "контейнер для сухих продуктов икеа"

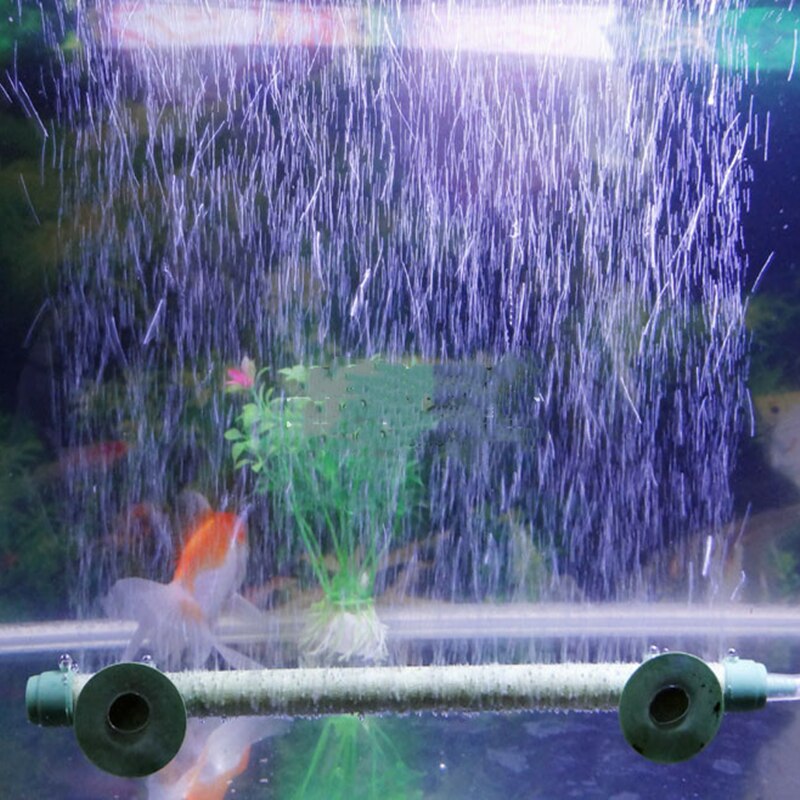

Воздушно пузырчатую трубку сделал из шприца, насверлив в нем несколько отверстий 1 мм. Можно так же использовать готовую трубку от аквариума

Самый простой вариант это использовать аквариумный камень

Крючок для плат можно сделать из лески для триммера или из любого, удобного для Вас материала

За 5 лет я вытравил огромное количество печатных плат, думаю что это заметно по внешнему виду самого ускорителя травления. И ускоритель травления, меня ни разу не подвел, а также сохранил мне много драгоценного времени.

Смотрите в видеоролике как он работает и как его собрать. Надеюсь, что это видео было для Вас полезным.
