MPU-9250 9-осевой датчик 3D положения, гироскоп, акселерометр, магнитометр

Купить MPU-9250 9-осевой датчик 3D положения, гироскоп, акселерометр, магнитометр

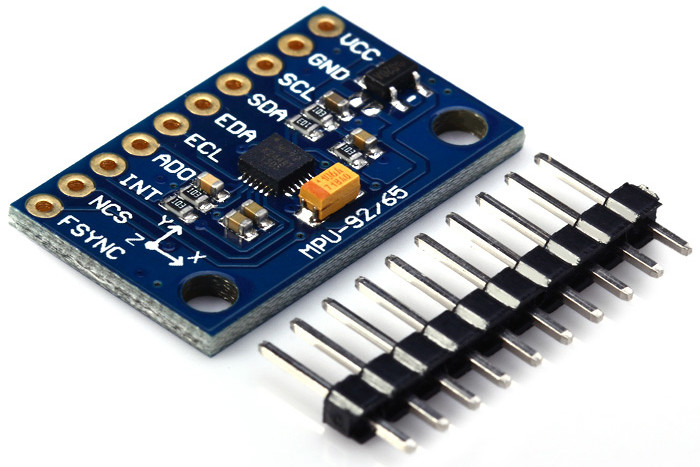

Модуль GY-9250

5109
Cклад duino.ru: В наличии
380 Р

MPU-9250 (GY-9250) 9-осевой датчик положения, состоит из 3-х 3D сенсоров - гироскоп, акселерометр, магнитометр.
Модуль GY-6500 характеризуется небольшими размерами и достаточно низким энергопотреблением. Данные от MPU-9250 передаются внешнему микроконтроллеру по шине I2C или SPI.
Возможные области применения MPU9250: робототехника,3D мыши, устройства распознавание жестов, 3D дистанционное управление, навигация, электронный компас, для автономной навигации и др.

Характеристики:
Микросхема : MPU-9250
3 оси акселерометр , 3 оси гироскоп, 3 оси магнитометр
Напряжение питания : 3в .. 5в
Интерфейс: I2C (400кГц) / SPI (1 МГц)
Буфер: FIFO 512 байт
Диапазоны чувствительности гироскопa: +/- 250 , +/- 500 , +/- 1000 , +/- 2000dps
Диапазоны чувствительности акселерометра : +/- 2G , +/- 4G , +/- 8G , +/- 16G
Диапазоны чувствительности магнитометрa : +/- 4800uF
Размер: 15мм х 25мм

Подключение MPU-9250 к Arduino

#include "Wire.h"
#include "I2Cdev.h"
#include "MPU9250.h"

MPU9250 accelgyro;

int16_t ax, ay, az;
int16_t gx, gy, gz;
int16_t mx, my, mz;

void setup()
{
Wire.begin();
Serial.begin(19200);
Serial.println("Initializing I2C devices...");
accelgyro.initialize();
Serial.println("Testing device connections...");
Serial.println(accelgyro.testConnection() ? "MPU9250 connection successful" : "MPU9250 connection failed");
}

void loop()
{
accelgyro.getMotion9(&ax, &ay, &az, &gx, &gy, &gz, &mx, &my, &mz);

Serial.print("a/g/m:\t");
Serial.print(ax); Serial.print("\t");
Serial.print(ay); Serial.print("\t");
Serial.print(az); Serial.print("\t");
Serial.print(gx); Serial.print("\t");
Serial.print(gy); Serial.print("\t");
Serial.print(gz); Serial.print("\t");
Serial.print(mx); Serial.print("\t");
Serial.print(my); Serial.print("\t");
Serial.println(mz);
}

Видео тестирование датчика MPU9250 на Arduino

Вес 0.03 кг
