LTC3780 Преобразователь напряжения Buck-Boost

Купить LTC3780 Преобразователь напряжения Buck-Boost

Step UP/Down 10 А

1-2-12
Склад duino.ru: Осталось 6 штук
990

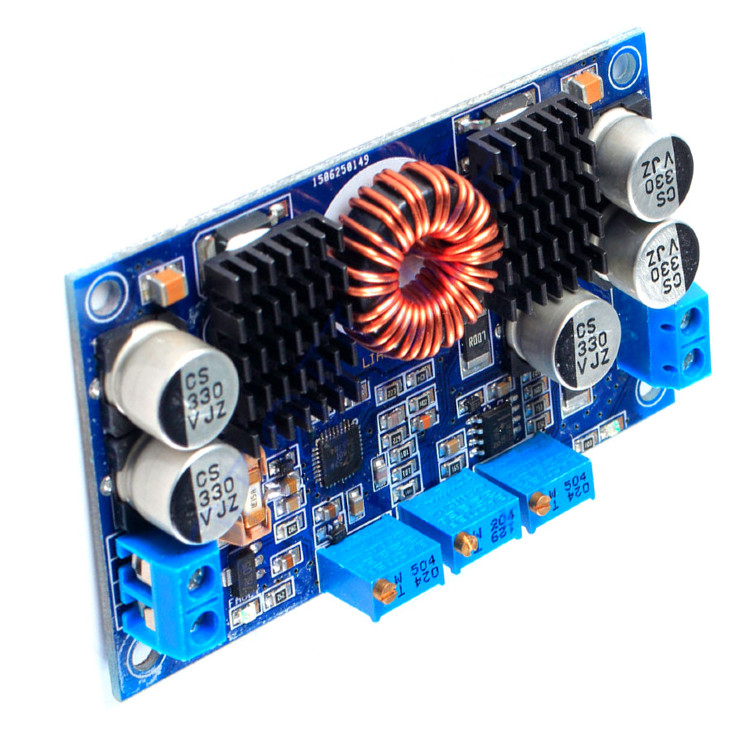

Преобразователь напряжения Step UP/Down - это уникальный, бестрансформаторный DC - DC преобразователь. Он работает автоматически как понижающем , так и повышающем режимах. Если на вход преобразователя подавать плавающее напряжение , например как в автомобиле от 7 В до 15 В, то на выходе можно получать стабилизированные 12 В. Сердцем преобразователя Buck-Boost является ШИМ контроллер LTC3780. На плате также установлен операционный усилитель LM358, который отвечает за работу аварийного отключения преобразователя. Преобразователь можно использовать для питания ПК или ноутбука в автомобиле. Так же его можно использовать в качестве MPPT контроллера, для заряда аккумуляторов от солнечных панелей.

Характеристики DC-DC Buck-Boost преобразователя:

  • ШИМ (PWM) контроллер: LTC3780
  • Преобразователь работает на частоте: 400 кГц
  • Диапазон входного напряжения: от 4 - 36 В
  • Диапазон выходного напряжения: от 0,8 - 30 В
  • Номинальный ток: 8 А
  • Максимальный ток: 10 А
  • Пульсации на выходе не более: 50mV при 12 В, 5 А
  • Выходная мощность: 80 Ватт, пиковая 130 Ватт
  • Потенциометр для регулировки выходного напряжения
  • Потенциометр для регулировки максимального выходного тока
  • Потенциометр для регулировки ограничения минимального входного напряжения
  • Съемный предохранитель
  • Выходная защита от повышенного напряжения
  • Защита от короткого замыкания
  • Защита по превышении тока
  • Светодиодный индикатор: "Авария"
  • КПД: до 98%
  • Диапазон температур: - 45 .. + 85 С
Размеры 78 × 47 × 15 мм
Вес 40 г
Цвет синий
