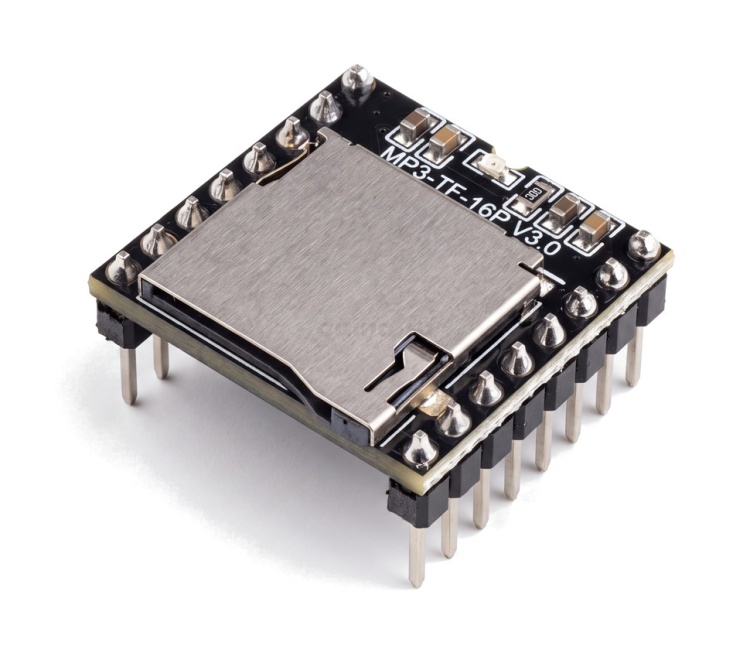

DFPlayer mini проигрыватель MP3
DFPlayer mini плеер - Arduino MP3-TF-16P маленький, но многофункциональный звуковой модуль который может считывать звуковые файлы с TF или микро SD карт и воспроизводить их на внешний динамик, через встроенный в него ЦАП и усилитель. Управлять Arduino MP3 плеером можно автономно, подключив к его выводам кнопки и динамическую головку. А так же MP3 модуль можно подключить по UART к любому контроллеру или Ардуино.
У Ардуино DFPlayer предусмотрены порты для подключения к нему USB разъема. В автономном режиме к плееру можно подключить от 2-х до 20-и кнопок управления. Для подключения такого большого количества кнопок, предусмотрены два входа АЦП (ADkey1, ADkey2). Кнопки подключаются через резисторы, а на входе АЦП измеряет сопротивление и понимает какая кнопка нажата. При минимальном подключении двух кнопок к портам IO-1 и IO-2, доступно только переключение треков "<", ">" и регулировка громкости "+", "-". Самое большое количество возможностей Ардуино MP3 плеера, в режиме подключения к UART контролера. Схема подключения DFPlayer к Arduino. Для быстрого старта нужно скачать библиотеку DFPlayer_Mini_Mp3. В библиотеке есть множество примеров работы с dfplayer mp3 модулем.
Технические характеристики
Микросхема | MH2024K-24SS |
Питание | 3 - 5 В |
Мощность встроенного усилителя | 3 Ватт |
Минимальное сопротивление динамика | 8 Ом |
Регулировка громкости | 30 уровней |
Эквалайзер | 6 предустановок |
Предустановки эквалайзера | 0 - без настроек, 1 - Поп, 2 - Рок, 3 - Джаз, 4 - Классика, 5 - Бас |
Разрешение ЦАП | 24 бит |
Частота дискредитации | 8, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48 кГц |
Динамический диапазон | 90 дБ |
Поддерживает файловые системы | FAT16, FAT32 |
Поддержка TF карт до | 32 Гб |
Поддержка U диска до | 32 Гб |
Поддерживает чтение до | 100 папок |
Поддерживает чтение в одной папке до | 255 треков |
Управление плеером dfplayer mini | АЦП, GPIO и UART |
Режим управления через АЦП | до 20 кнопок |
Режим управления через GPIO | 2 или 4 кнопки |
Выводы управления через UART | RX, TX |
Видео демонстрация MP3 модуля
Размеры | 21 × 19 × 5 мм |
Вес | 4 г |
Цвет | черный |
Категории: Аудио - звуковые модули Электронные модули
