DHT22 - Датчик влажности и температуры

Купить DHT22 - Датчик влажности и температуры

DHT-22, AM2302 arduino

3-6-4
Склад duino.ru: Осталось 89 штук
250

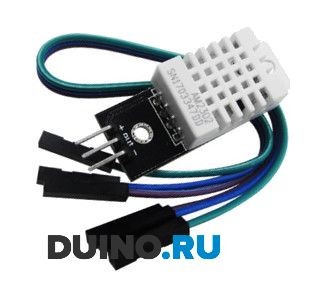

DHT22 Arduino - это цифровой датчик влажности и температуры на микросхеме AM2302. Датчик предназначен для измерения с высокой точностью, температуры и влажности окружающей среды. Датчик DHT22 выполнен в виде модуля и содержит всю необходимую обвязку, для подключения его к контроллеру Ардуино. Вам лишь потребуется только подключить провода Dupont, которые входят в комплект поставки атмосферного датчика.
Для подключения модуля AM2302 к Arduino, нужно подключить питание к выводам (+), (-), а к выводу OUT подключить любой цифровой вход контроллера Ардуино. Схема подключения датчика температуры и влажности. Для быстрого написания скетча Вам потребуется библиотека DHT.

Комплект поставки DHT-22:

  • Датчик DHT22 - 1 шт.
  • Шлейф трех проводной с разъемом мама-мама - 1 шт.

Технические характеристики:

  • Напряжение питания: 3 .. 6 В
  • Диапазон измерения влажности: 0 .. 100%
  • Диапазон измерения температуры: -40℃ ..+80℃
  • Погрешность измерений влажности: 2%
  • Погрешность измерений температуры: 0.5°С
  • Шаг измерения влажности: 0.1%
  • Шаг измерения температуры: 0.1 °С
  • Период измерений: 1 сек.
  • Интерфейс: onewire, 1-проводной
  • Шаг выводов: 2,54 мм

Скетч для Ардуино и DHT-22:

#include "DHT.h"
#define DHTPIN 9 // вывод, к которому подключается датчик
#define DHTTYPE DHT22
#define fan 4
int maxHum = 60;
int maxTemp = 40;
DHT dht(DHTPIN, DHTTYPE);

void setup()
{
 pinMode(fan, OUTPUT);
 Serial.begin(9600);
 dht.begin();
}

void loop()
{
delay(2000);
float h = dht.readHumidity();
float t = dht.readTemperature();

if (isnan(h) || isnan(t))
{
 Serial.println("Failed to read from DHT sensor!");
 return;
}

if(h > maxHum || t > maxTemp)
{
 digitalWrite(fan, HIGH);
} else {
        digitalWrite(fan, LOW);
      }
Serial.print("Humidity: ");
Serial.print(h);
Serial.print(" %\t");
Serial.print("Temperature: ");
Serial.print(t);
Serial.println(" *C ");
}

Видео тест датчика DHT22 и Arduino

Размеры 25 × 15 × 8 мм
Вес 4 г
Цвет белый
