ESP32 WiFi bluetooth TYPE-C CH340 микроконтроллер

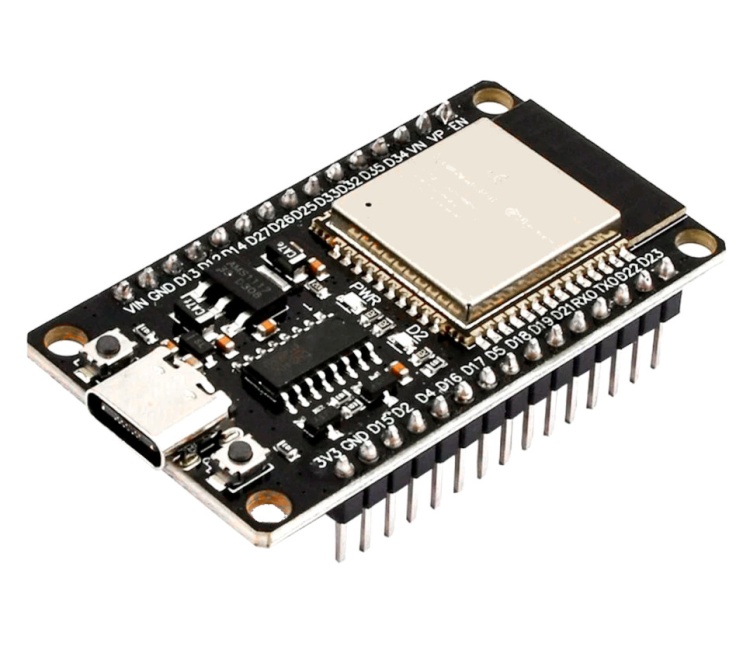

Плата ESP32-DevKit ESP32-WROOM-32 Wi-Fi Bluetooth CH340C USB Type-C – это идеальное решение для разработчиков, инженеров и любителей DIY.

ESP32 - это энергоэффективный микроконтроллер, разработанный компанией Espressif Systems. Он был создан специально для IoT проектов и встраиваемых систем. Основными преимуществами ESP32 являются его высокая производительность, небольшой размер и доступная стоимость. Плата поддерживает беспроводные стандарты: Wi-Fi, Bluetooth и BLE.

Так же у нас можно приобрести ESP32 micro-USB

Возможные варианты применения:

Умный дом – автоматизация освещения, климат-контроль, безопасность.
Робототехника – управление моторами, датчиками, беспроводная связь.
IoT-устройства – сбор данных с датчиков, передача в облако. Создание систем мониторинга, умные счетчики, погодные станции и многое другое.
DIY-проекты – создание собственных контроллеров, гаджетов, умную одежду – все, что сделает вашу жизнь интереснее.
Поддерживает Arduino IDE, ESP-IDF, Mixly, Mind+, Python и другие среды разработки – даже новички смогут быстро освоить плату.

Технические характеристики:

Модель платы: ESP32‑DevKit (ESP32‑WROOM‑32)
Микросхема: ESP32‑DOWDQ6‑V3 (двухъядерный 32‑битный, Wi‑Fi + Bluetooth)
Встроенная память: 520 КБ
ОЗУ: 448 КБ
ПЗУ: 16 КБ
Внешняя память: 4 МБ
USB‑драйвер: CH340C, порт USB‑Type‑C
Питание: USB Type-C
Внешнее питание: 3,3 В, VIN 5 – 12 В
Батарейное питания: 3 – 5,5 В
Размеры: 52 x 28 мм
Вес: 10 г

Интерфейсы:

12-bit SAR ADC до 18 каналов
2 × 8-bit DAC
10 × touch сенсоров
Temperature сенсор
4 × SPI
2 × I²S
2 × I²C
3 × UART
1 host (SD/eMMC/SDIO)
1 slave (SDIO/SPI)
Ethernet MAC с поддержкой DMA и IEEE 1588
CAN 2.0
IR (TX/RX)
ШИМ(PWM) до 16 каналов
Hall sensor
Ultra low power analog pre-amplifier

Беспроводные интерфейсы:

Wi-Fi: 802.11
IEEE 802.11 безопасность WFA, WPA/WPA2 и WAPI
Bluetooth: v4.2 BR/EDR и BLE

Распиновка ESP32 DevKit Type-C CH340 (30 выводов)

Плата на 30 выводов: два ряда по 15. В таблице выводы идут по порядку от модуля к разъёму USB. Подписи на плате (D23, D22…) совпадают с номером GPIO; номер в Arduino IDE равен номеру GPIO.

Ряд	Подпись на плате	Вывод	Тип	Дополнительные функции	Примечание
Ряд с EN	EN	EN	Вход сброса	Кнопка EN (RST)	LOW — сброс, HIGH — работа
Ряд с EN	VP	GPIO36	Только вход	АЦП ADC1_CH0 (SENSOR_VP)	Нет внутренней подтяжки — для кнопки нужен внешний резистор
Ряд с EN	VN	GPIO39	Только вход	АЦП ADC1_CH3 (SENSOR_VN)	Нет внутренней подтяжки
Ряд с EN	D34	GPIO34	Только вход	АЦП ADC1_CH6	Нет внутренней подтяжки
Ряд с EN	D35	GPIO35	Только вход	АЦП ADC1_CH7	Нет внутренней подтяжки
Ряд с EN	D32	GPIO32	Цифровой вход/выход	АЦП ADC1_CH4, сенсор Touch9, ШИМ
Ряд с EN	D33	GPIO33	Цифровой вход/выход	АЦП ADC1_CH5, сенсор Touch8, ШИМ
Ряд с EN	D25	GPIO25	Цифровой вход/выход	ЦАП DAC1, АЦП ADC2_CH8, ШИМ
Ряд с EN	D26	GPIO26	Цифровой вход/выход	ЦАП DAC2, АЦП ADC2_CH9, ШИМ
Ряд с EN	D27	GPIO27	Цифровой вход/выход	АЦП ADC2_CH7, сенсор Touch7, ШИМ
Ряд с EN	D14	GPIO14	Цифровой вход/выход	АЦП ADC2_CH6, сенсор Touch6, HSPI SCK, ШИМ	При загрузке кратковременно выдаёт ШИМ-сигнал
Ряд с EN	D12	GPIO12	Цифровой вход/выход	АЦП ADC2_CH5, сенсор Touch5, HSPI MISO, ШИМ	Вывод обвязки: при включении должен быть LOW, иначе плата может не запуститься
Ряд с EN	D13	GPIO13	Цифровой вход/выход	АЦП ADC2_CH4, сенсор Touch4, HSPI MOSI, ШИМ
Ряд с EN	GND	GND	Общий (GND)	—
Ряд с EN	VIN	VIN	Питание, вход 5 В	—	Вместо USB можно подать 5 В (через стабилизатор 3,3 В на плате)
Ряд с D23	D23	GPIO23	Цифровой вход/выход	VSPI MOSI, ШИМ
Ряд с D23	D22	GPIO22	Цифровой вход/выход	I2C SCL (по умолчанию в Arduino), ШИМ
Ряд с D23	TX0	GPIO1	Цифровой вход/выход	UART0 TX (Serial)	Подключён к USB-UART: через него прошивка и монитор порта. Лучше не занимать
Ряд с D23	RX0	GPIO3	Цифровой вход/выход	UART0 RX (Serial)	Подключён к USB-UART: через него прошивка и монитор порта. Лучше не занимать
Ряд с D23	D21	GPIO21	Цифровой вход/выход	I2C SDA (по умолчанию в Arduino), ШИМ
Ряд с D23	D19	GPIO19	Цифровой вход/выход	VSPI MISO, ШИМ
Ряд с D23	D18	GPIO18	Цифровой вход/выход	VSPI SCK, ШИМ
Ряд с D23	D5	GPIO5	Цифровой вход/выход	VSPI SS, ШИМ	Вывод обвязки: при включении должен быть HIGH. При загрузке выдаёт ШИМ-сигнал
Ряд с D23	D17	GPIO17	Цифровой вход/выход	UART2 TX, ШИМ
Ряд с D23	D16	GPIO16	Цифровой вход/выход	UART2 RX, ШИМ
Ряд с D23	D4	GPIO4	Цифровой вход/выход	АЦП ADC2_CH0, сенсор Touch0, ШИМ
Ряд с D23	D2	GPIO2	Цифровой вход/выход	АЦП ADC2_CH2, сенсор Touch2, ШИМ	Вывод обвязки: при прошивке должен быть LOW или не подключён
Ряд с D23	D15	GPIO15	Цифровой вход/выход	АЦП ADC2_CH3, сенсор Touch3, HSPI SS, ШИМ	Вывод обвязки: LOW при включении отключает загрузочные сообщения в UART. При загрузке выдаёт ШИМ-сигнал
Ряд с D23	GND	GND	Общий (GND)	—
Ряд с D23	3V3	3V3	Питание, выход 3,3 В	—	Выход встроенного стабилизатора. Суммарная нагрузка — до 100 мА; датчики газа MQ, сервоприводы и ленты подключайте к 5 В или к отдельному блоку питания

Все GPIO, кроме GPIO34–39, — двунаправленные: их можно настроить как цифровой вход (с внутренней подтяжкой к питанию или к земле) или как цифровой выход. GPIO34, 35, 36 (VP) и 39 (VN) работают только на вход и не имеют внутренней подтяжки. ШИМ можно вывести на любой вывод, работающий на выход. Логика 3,3 В — подавать на выводы 5 В нельзя.

Входы АЦП2 (ADC2) не работают, пока включён Wi-Fi. Для аналоговых измерений вместе с Wi-Fi используйте АЦП1: GPIO32–39.

Выводы обвязки (GPIO0, 2, 5, 12, 15) можно использовать, но так, чтобы при включении они были в нужном уровне — иначе плата не запустит программу или не прошьётся. К GPIO2 подключён светодиод D2 на плате.
