Maple Mini на контроллере STM32 Cortex M3

Купить Maple Mini на контроллере STM32 Cortex M3

STM32F103C8T6 arduino

1104
Склад duino.ru: Под заказ
270 Р

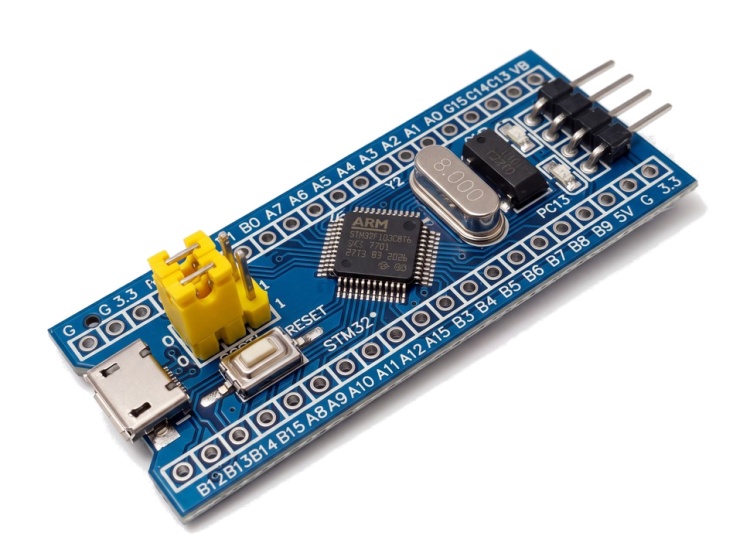

Maple Mini на контроллере STM32F103C8T6, его еще называют Blue Pill - он представляет собой отладочную плату, которую используют создания прототипов. В Maple mini установлен 48-контактный STM32 микроконтроллер. Для пользователя на отладочной плате доступно 34 GPIO. Платформа может питаться от микро USB порта или от внешнего источника питания. Что бы написать свои скетчи можно воспользоваться популярным компилятором Arduino IDE, который поддерживает язык программирования совместимый с Arduino Си. Размеры платы составляет всего 53 х 22 мм. Несмотря на свои маленькие размеры, плата представляет собой довольно мощное устройство. Которое в разы производительней популярных плат Arduino.

Для добавления платы в ArduinoIDЕ, перейдите в "настройки", выберите поле ввода: "ссылки для менеджера плат" и добавьте в это поле следующую строку: http://dan.drown.org/stm32duino/package_STM32duino_index.json. После чего в менеджере плат появятся возможность выбора, с надписями "stm32duino", выберите "SMT32F1xx/GD32F1xx boards by smt32duino" и нажмите кнопку установка. Вот и все, после скачивания у Вас появится возможность в меню "Инструменты" выбрать эту плату для работы с ней, а также Вы сможете выбрать примеры скетчей для этой платы.

Характеристики:

Процессор STM32F103C8T6
Ядро ARM Cortex M3
Разрядность 32 бита
Тактовая частота 72 мГц
Оперативная память 20 кб
Flash память 128 кб
Вводы/выходы (ШИМ) 34 (из них 12 ШИМ с разрешением 16 бит)
Аналоговые входы 9 (разрешение АЦП 12 бит)
Время работы АЦП 1 мкс
Интерфейс SPI 2
Интерфейс I2C 2
Интерфейс USART 3
Интерфейс CAN 1
Прямая доступ к памяти DMA 7 каналов
Количество таймеров 4
Часы реального времени Встроенные 32 кГц с возможностью калибровки
Внешние прерывания Любой дискретный вход,

Обсудить Blue Pill на форуме

Вес 0.07 кг
