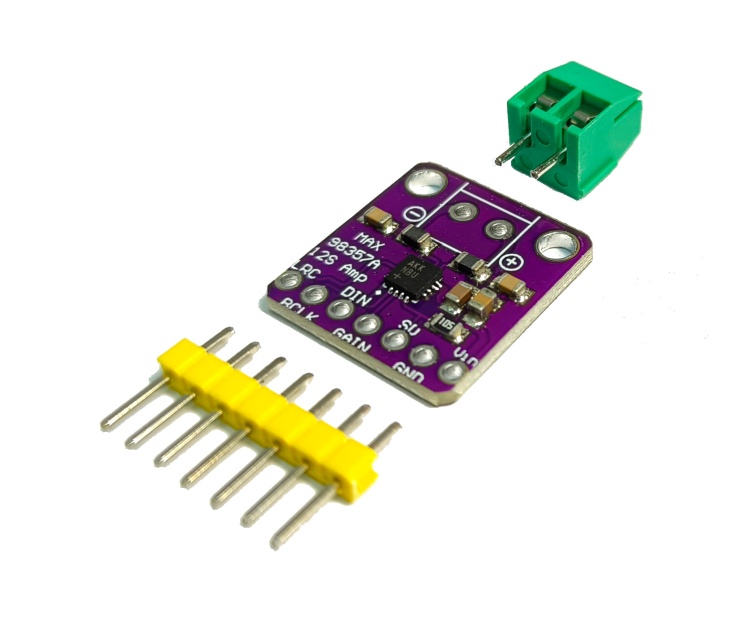

I2S усилитель max98357

Max98357 3,2 Вт усилитель D-класса, интерфейс I2S, встроенный декодер ЦАП(DAC). Это компактное решение для воспроизведения звука в ваших DIY проектах. Вход I2S с уровнями TTL 3,3 В или 5 В, обеспечивает совместимость с популярными платформами, такими как Raspberry Pi, Arduino и ESP32.
По умолчанию на плату усилителя установлен резистор 1 мОм и усилитель смешивает левый и правый каналы 50/50. Для воспроизведения только левого канала нужно вместо резистора установить перемычку. Для воспроизведения только правого канала потребуется заменить резистор на 370 кОм.

Характеристики:

Микросхема: MAX98357
Частота дискретизации: 8 ... 96 кГц
КПД: 92%
Выходная мощность при нагрузке 4 Ом: 3,2 Вт
Выходная мощность при нагрузке 8 Ом: 1,8 Вт
Рабочее напряжение: 2,5–5,5 В
Вход I2S поддерживает уровни TTL: 3,3 В или 5 В
Коэффициент усиления может быть установлен: 3 дБ, 6 дБ, 9 дБ, 12 дБ, 15 дБ
По умолчанию входные каналы (L и R) смешиваются 50/50
Можно изменить резистором, чтобы выводился только L или R канал
Рабочая температура: -20...+85 °C
Размеры: 18 x 17 x 10 мм
