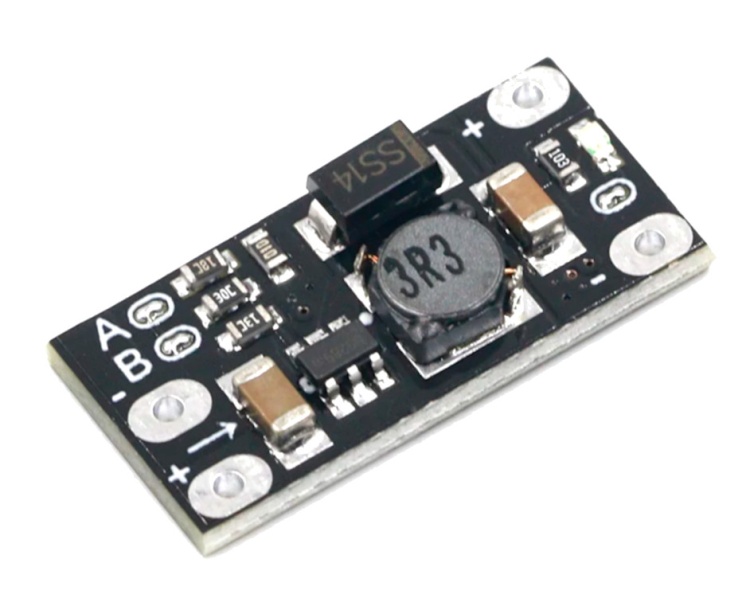

DC-DC Преобразователь напряжения повышающий 5/8/9/12 В

Повышающий DC-DC преобразователь с настраиваемым выходом 5/8/9/12 В

DC-DC Преобразователь повышает напряжение от 2,5 В до нужного уровня (5, 8, 9 или 12 В). Подойдет для создания электронных устройств, где необходимо повышать напряжение. Плата устройства имеет минимально допустимые размеры. Благодаря высокой эффективности до 95%, преобразователь обеспечивает стабильное напряжение без значительных потерь. Он может использоваться в различных устройствах, таких как Ардуино проекты, DIY электроника, робототехника, автомобильные гаджеты и другие.

Для настройки выходного напряжения нужно использовать перемычки A и B с обратной стороны платы. По умолчанию перемычки замкнуты — выходное напряжение 12 В. На плате есть светодиод, для подключения его замкните C3. Допускается кратковременная перегрузка до 2 А. Ток выше 2 А выведет преобразователь из строя.

Характеристики:

• КПД до 95%
• Настраиваемое выходное напряжение: 5/8/9/12 В
• Максимальный ток нагрузки: до 1 А (зависит от напряжений)
• Выходное напряжение: 5/8/9/12 В (настраивается перемычками A и B)
• Входное напряжение (U вх.): от 2,5 В
• Ток холостого хода (U вх=10 В, U вых=12 В):
  • без светодиода: 0,25 мА
  • со светодиодом: 1,8 мА
• Размеры: 22×11×3,8 мм

Таблица допустимых токов:
