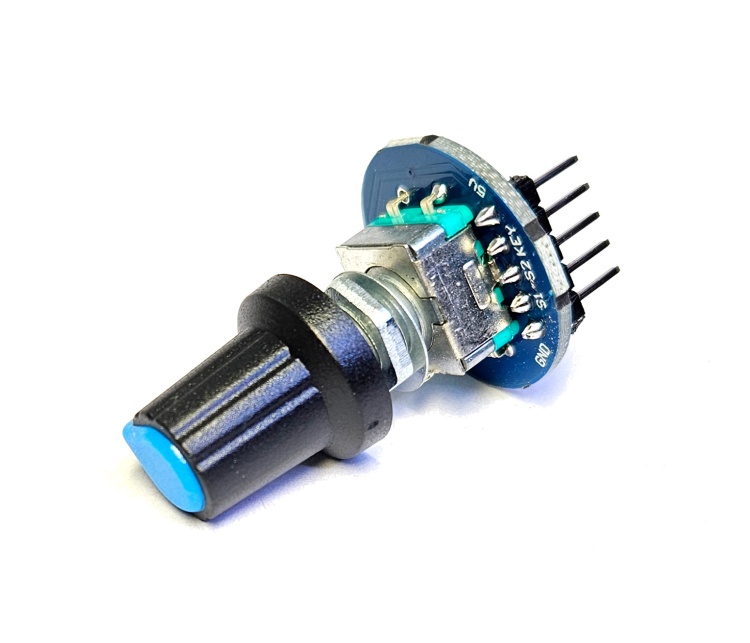

Энкодер инкрементный с ручкой

Купить Энкодер инкрементный с ручкой

Роторный, поворотный encoder

4-3-7
Склад duino.ru: Осталось 43 штуки
135

Инкрементный энкодер — это устройство, способное преобразовывать вращение в цифровой формат, создавая серию импульсных сигналов. Они широко используются для определения угла и направления вращения. Основной принцип работы инкрементного энкодера сводится к дифференциальному чтению. Энкодер генерирует два сигнала с одинаковой формой волны и с фазовой разницей в 180 градусов. Эти сигналы сравниваются, и на основании разницы между ними формируется выходной сигнал. Такой подход обеспечивает большую точность выходного сигнала и устойчивость к внешним помехам.

Энкодеры могут иметь различное количество импульсов на оборот, варьирующееся в зависимости от модели и производителя. Чем больше импульсов на оборот, тем выше разрешающая способность энкодера, и, следовательно, тем точнее можно контролировать вращение.

Важно отметить, энкодер не может определить абсолютное положение в пространстве. Вместо этого, он отслеживает изменения вращения с момента последней остановки вала.

В заключение, роторные энкодеры представляют собой превосходный датчик для контроля вращения, позволяющий обеспечить высокую точность и устойчивость к внешним помехам благодаря использованию дифференциального метода чтения.

На плате предлагаемого энкодера уже установлены резисторы подтяжек и C фильтры для исключения дребезга контактов. Данная версия модуля наиболее предпочтительна для использования в своих ардуино-проектах, так как не требует программного фильтра для борьбы с дребезгом контактов.

Характеристики

  • Число импульсов на один оборот: 20
  • Материал ручки: Пластик
  • Фильтр дребезга контактов: Да
  • Подтяжка к VCC: 10 кОм

Подробности по подключению энкодера
